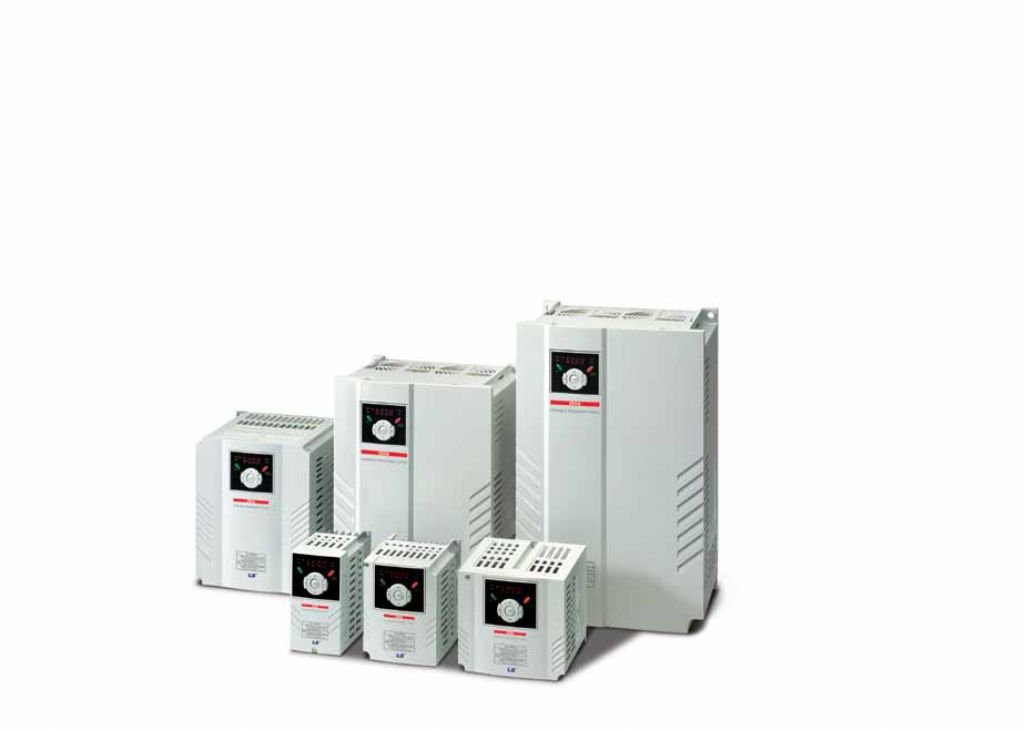

LS Starvert iG5A在其價格方面非常有競爭力，顯示出更高的功能強度。
擴展驅動範圍高達22kW，與用戶建立友好的界面
卓越的扭矩能力和小尺寸的iG5A提供了最佳的使用環境。
強大的升級性能
iG5A提供無傳感器向量控制，PID控制，並通過強大的內置功能實現接地故障保護。
無傳感器向量控制
內置的無傳感器矢量控制提供了極好的速度控制和強大的高扭矩。
運行期間接地故障保護
運行期間可以對輸出端子進行接地保護。
模擬控制從-10v到10v
從-10V至10V輸入模擬信號提供了用戶友好的操作。
內置PID控制
內置PID功能可以控制流量，油壓，溫 度等，無需任何額外的控制器。
內置動態制動電路
內置的動態制動電路通過制動電阻減少減速時間。
內置485通訊
內置RS-485通信支持iG5A與其他設備之間的遠程控制和監控。
廣泛的產品範圍
iG5A由0.4至22KW的產品組成。
1相200V
|
SV iG5A-1
|
004
|
008
|
015
|
|
最大容量1)
|
(HP)
|
0.5
|
1
|
2
|
|
(kW)
|
0.4
|
0.75
|
1.5
|
|
輸出額
定值
|
容量(kVA) 2)
|
0.95
|
1.9
|
3.0
|
|
FLA (A) 3)
|
2.5
|
5
|
8
|
|
最大頻率
|
400 [Hz] 4)
|
|
最大電壓
|
3相200~230V 5)
|
|
輸入額定值
|
額定電壓
|
1相200~230 VAC (+10%, -15%)
|
|
額定頻率
|
50~60 [Hz] (±5%)
|
|
冷卻方法
|
強制風冷
|
|
重量（kg）
|
0.76
|
1.12
|
1.84
|
3相200V
|
SV iG5A-2
|
004
|
008
|
015
|
022
|
037
|
040
|
055
|
075
|
110
|
150
|
185
|
220
|
|
最大容量1)
|
(HP)
|
0.5
|
1
|
2
|
3
|
5
|
5.4
|
7.5
|
10
|
15
|
20
|
25
|
30
|
|
(kW)
|
0.4
|
0.75
|
1.5
|
2.2
|
3.7
|
4.0
|
5.5
|
7.5
|
11
|
15
|
18.5
|
22
|
|
輸出額
定值
|
容量(kVA) 2)
|
0.95
|
1.9
|
3.0
|
4.5
|
6.1
|
6.5
|
9.1
|
12.2
|
17.5
|
22.9
|
28.2
|
33.5
|
|
FLA (A) 3)
|
2.5
|
5
|
8
|
12
|
16
|
17
|
24
|
32
|
46
|
60
|
74
|
88
|
|
最大頻率
|
400 [Hz] 4)
|
|
最大電壓
|
3相200~230V 5)
|
|
輸入額定值
|
額定電壓
|
3相200~230 (+10%, -15%)
|
|
額定頻率
|
50~60 [Hz] (±5%)
|
|
冷卻方法
|
N/C 6)
|
強制風冷
|
|
重量(kg)
|
0.76
|
0.77
|
1.12
|
1.84
|
1.89
|
1.89
|
3.66
|
3.66
|
9.0
|
9.0
|
13.3
|
13.3
|
3相400V
|
SV iG5A-4
|
004
|
008
|
015
|
022
|
037
|
040
|
055
|
075
|
110
|
150
|
185
|
220
|
|
最大容量1)
|
(HP)
|
0.5
|
1
|
2
|
3
|
5
|
5.4
|
7.5
|
10
|
15
|
20
|
25
|
30
|
|
(kW)
|
0.4
|
0.75
|
1.5
|
2.2
|
3.7
|
4.0
|
5.5
|
7.5
|
11
|
15
|
18.5
|
22
|
|
輸出額
定值
|
容量(kVA) 2)
|
0.95
|
1.9
|
3.0
|
4.5
|
6.1
|
6.5
|
9.1
|
12.2
|
18.3
|
22.9
|
29.7
|
34.3
|
|
FLA (A) 3)
|
1.25
|
2.5
|
4
|
6
|
8
|
9
|
12
|
16
|
24
|
30
|
39
|
45
|
|
最大頻率
|
400 [Hz] 4)
|
|
最大電壓
|
3相380~480V 5)
|
|
輸入額定值
|
額定電壓
|
3相380~480 VAC (+10%, -15%)
|
|
額定頻率
|
50~60 [Hz] (±5%)
|
|
冷卻方法
|
N/C 6)
|
強制風冷
|
|
重量(kg)
|
0.76
|
0.77
|
1.12
|
1.84
|
1.89
|
1.89
|
3.66
|
3.66
|
9.0
|
9.0
|
13.3
|
13.3
|
1）表示使用4極LS標準電機時的最大適用電機容量。
2）額定容量基於200V系列的220V和400V系列的440V。
3）當載波頻率設置（39）高於3 kHz時，請參見用戶手冊15-3。
4） 當H40（控制模式選擇）設置為3（無傳感器矢量控制）時，頻率設置範圍擴展到300 Hz。
5） 輸出電壓不能高於輸入電壓。 它可以在輸入電壓以下編程。
6）自冷
|
控制
|
控制方法
|
VFD，無傳感器向量控制
|
|
頻率設置分辨率
|
數字指令：0.01Hz
模擬指令：0.06Hz（最大頻率：60Hz）
|
|
頻率精度
|
數字指令：最大值的0.01％。 輸出頻率模擬指令：最大值的0.1％。 輸出頻率
|
|
V / F模式
|
線性，平方，用戶V / F
|
|
過載能力
|
150％每1分鐘。
|
|
扭矩提升
|
手動/自動轉矩提升
|
|
動態制動
|
最大制動轉矩
|
20% 1)
|
|
最大任務
|
當使用可選DB電阻時為150％2)
|
|
操作
|
操作模式
|
鍵盤/終端/通訊選項/遙控鍵盤可選
|
|
頻率設置
|
模擬：0〜10V，-10〜10V，0〜20mA數字：鍵盤
|
|
操作特性
|
PID，上下，3線
|
|
輸入
|
多功能端子P1〜P8
|
NPN / PNP可選
|
|
FWD / REV RUN，緊急停止，故障復位，點動運行，多段頻率高，中，低，多段加速/減速高，中，低，停止直流制動，第二電機選擇， 向下，3線操作，外部跳閘A，B，PID驅動（V / F）操作旁路，可選驅動（V / F）運行旁路，模擬保持，加速/減速停止
|
|
輸出
|
打開收集器 終點站
|
故障輸出和 驅動器狀態輸出
|
小於DC 26V，100mA
|
|
多功能繼電器
|
（N.O.，N.C.）小於AC 250V，1A; 小於DC 30V，1A
|
|
模擬輸出（AM）
|
0〜10Vdc（小於10mA）：輸出頻率，輸出電流，輸出電壓，直流鏈路可選
|
|
保護功能
|
旅行
|
過電壓，欠電壓，過電流，接地故障電流檢測，驅動器過熱，電機過熱，輸出相打開，過載保護，通訊錯誤，速度命令丟失，硬件故障，風扇跳閘
|
|
報警
|
失速預防，超載
|
|
瞬時掉電
|
低於15毫秒：連續工作（應在額定輸入電壓，額定輸出功率內。）15毫秒以上：自動重啟啟用
|
|
環境
|
保護等級
|
IP 20，NEMA 1（環境溫度40℃） 3)
|
|
環境溫度
|
-10℃~50℃
|
|
存儲溫度
|
-20℃~65℃
|
|
濕度
|
低於90％RH（無冷凝）
|
|
高度/振動
|
低於1,000m，5.9m / 秒2（0.6G）
|
|
氣壓
|
70~106 kPa
|
|
位置
|
防腐蝕氣體，可燃氣體，油霧或灰塵
|
1）表示電機減速停止時的平均制動轉矩。
2）關於DB電阻規格，請參閱用戶手冊的第16章。
3）UL類型1，安裝了頂蓋和導線管盒。
