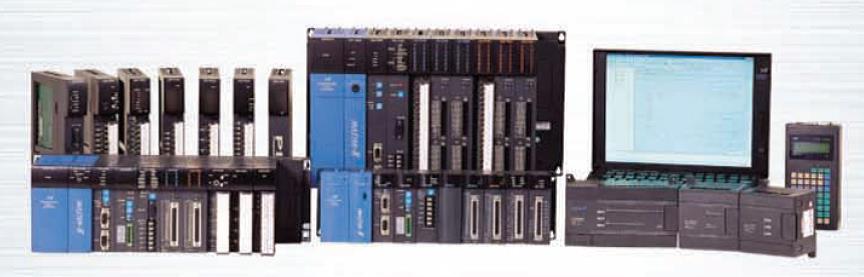

MASTER-K系列

MASTER-K系列是具有開放網絡支持, 功能強大,緊湊的PLC

CPU,數字I / O和電源部分嵌入在模組式PLC中,容易安裝在任何您想要進行系統配置的區域。

在模組型PLC的情況下,可以通過各種模組(CPU,I / O,特殊模組,網絡模組)容易地實現系統配置

K300S

特徵

• 中小型控制 1,024 點s *1)

• 高速加工:0.2㎲/步

• 在線編輯

• 通過強制更改I / O值

• 中小型生產線網絡控制

• 小型化和高性能

• 各種特殊模塊:模擬,HSC,PID,定位等

• 網絡支持: Cnet, Fast Ethernet, Fnet, Rnet, DeviceNet,Profibus-DP

- CPU版本3.0或更高版本:最大共4個模塊

         - CPU版本2.9以下:最大共2個模塊

K200S

MASTER-K200S特徵

• 中小型控制384點

• 高速處理:0.5㎲/步

• 在線編輯

• 通過強制更改I / O值

• 中小型生產線網絡控制

• 各種特殊模塊:模擬,HSC,定位等

• 內置閃存

• 3種類型的CPU

• 系統監控功能

• 觸發功能

• 網路支持: Cnet, Fast Ethernet, Fnet, Rnet, DeviceNet,and Profibus-DP

K120S

MASTER-K 120S 為功能強大,結構緊實的PLC

主單元
●經濟型:10/14/20/30點(10/14點內置2個模擬電位器)
-總共可擴展到70點(可以連接2個擴展模組;僅可以連接一個通訊模組)
● 標準型:20/30/40/60點DR類型、DRT類型(DRT類型針對位置功能具有4點電晶體輸出)
-總共可擴展到120點(可以連接3個擴展模組;僅可以連接一個通訊模組)
● SMART I/O(Rnet、Modbus)連接簡便,擴大了P區域(P000~P63F)

高速處理
●基本指令:0.1~0.9µs/步
● 應用指令:幾s~幾十µs/步
● 特殊模組處理:幾百µs/模組
※ 經濟型:0.4µs/步(最小)
無需電池備份程式
● 程式保存方法:使用者程式自動保存在EEPROM中(線上編輯時保存在EEPROM)
強大的內置功能” ● 資料保存方法:超級電容(常溫下超過2000小時)

緊湊的擴展模組

多種輸入處理
● 輸入濾波:延遲濾波時間可以被設置從0ms到1000ms(每個單元8點)
●脈衝捕捉:10µs,50µs
※ 經濟型:50µs
●外部中斷:10µs,50µs
※ 經濟型:50µs

優越的高速計數器功能
(32位元符號計數器)
● 1相:100kpps 2通道,20kpps 2通道(總共4通道)
● 2相:50kpps 1通道,10kpps 1通道(總共2通道)
● 附加功能:迴圈計數器、比較輸出、RPM、鎖存計數器、預設功能
※ 經濟型 1相:20kpps(4通道),2相:10kpps(2通道)

位置功能(僅DRT功能)
● 控制軸數:2軸(100kpps)
● 運行模式:Single、Repeated、End、Keep、Con
● 附加功能:原點返回、JOG運行、速度運行、PWM輸出

豐富的通訊通道和功能(總共3通道)
● 支持內置的RS232C/RS-485/程式設計口(總共3通道)
● 支援無協定模式和通訊監控(KGLWIN)
※ 經濟型 K7M-DR10UE~K7M-DR14UE:1個程式設計口和1個RS485C口(總共2通道)
               K7M-DR20UE~K7M-DR30UE:1個程式設計口和1個RS232C口(針號:4(RX)、                    7(TX)、5(SG))

優越的PID控制功能(標準型)
● 繼電器和PRC自整定
● PWM輸出、Anti-derivative kick、位置/速率運算





K80S

特徵

緊湊型和高功能塊類型

• 基數:10,20,30,40,60點

• 擴展:10,20分

各種內置功能的應用

•  HSC 1點,脈衝輸出1點

• PID(最多8個循環),脈衝捕捉8點

• 內置RS-232C I / F 1Ch:4(Rx),7(Tx),5(SG)

各種應用特殊/通訊模塊

• 模擬輸入/輸出:G7F-ADHA

• 模擬輸入:G7F-AD2A

• 模擬定時器:G7F-AT2A

• Cnet I / F:RS-232C,RS-422

• Fnet(主)/復位(主)

• Profibus-DP(從站)/ DeviceNet(從站)

• RTC /內存包,在KGLWIN中在線編輯
